TOPAZ 32 は、資産のPRODUCTIVITY（生産性）という観点から価値のある投資になると考えます。向上した高速な処理能力により、今までよりも更に大容量のデータの取り扱いを可能にします。迅速な分析と新たな特殊解析ツール、および2Dデュアルマトリクスアレイプローブを新たにサポートします。
特徴
用途/実績例
| 基本仕様 | |
|---|---|
| 外形寸法(HxWxD) | 260mm×326mm×132mm |
| 重量 | 6.3kg(バッテリ1個搭載時) |
| マルチタップディスプレイ | 10.4インチ 1024×728ピクセル |
| 外気取込 | ｘ(密閉筐体) |
| フェーズドアレイチャンネル | 32/128P 32/128PR |
| 通常UTチャンネル | パルスエコー×2 又は ピッチ＆キャッチ×2 |
| デジタイジングレート | 最大 100MHz |
| 波高値分解能 | 16ビット |
| 最大繰返パルス周波数 | 12kHz |
| 最大パルス電圧 | 105V PAUT/215V 通常UT |
| 帯域幅（-3dB) | 0.5MHz～18MHz |
| DDF | ○ |
| 最大フォーカルロウ数 | 1024 |
| エンコーダ | 2軸(位相差出力) |
| ソフトウェア | UltraVision Touch 標準搭載 |
| 使用環境温度範囲 | 0℃～45℃ |
| 保管温度範囲 | -40℃～70℃ |
| 湿度 | ～ 80％以下（結露なきこと) |
| 装置の校正 | ISO-18563-1準拠 |
| 型番 | 概要 |
|---|---|
| ZPA-IUT-TOPAZ- 32/128PR-x64-KIT |

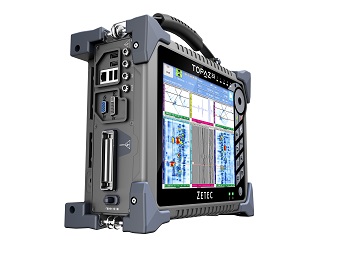

最大32素子同時励振、128エレメントまでのプローブが制御可能な多機能ポータブルフェーズドアレイ超音波装置です。この装置では、同じ32個の送信素子および受信素子を利用するか、ピッチ＆キャッチモードで最大32個の送信素子と他の32個の受信素子を駆動することの可能です。フェーズドアレイコネクタは無挿抜式（ラッチ式）で接続でき、パルス・エコー方式やTOFD検査等に利用可能な4個のLemo00コネクタも備えています。 |
| ZPA-IUT-TOPAZ- 32/128P-ｘ64-KIT |
最大32素子同時励振、128エレメントまでのプローブが制御可能な多機能ポータブルフェーズドアレイ超音波装置です。フェーズドアレイプローブのコネクタは無挿抜式（ラッチ式）で接続でき、さらにパルス・エコー方式やTOFD検査等に利用可能な4個の」LEMO00コネクタも備えています。 |
| ZPA-IUT-TOPAZ- 32/128PR-ｘ64-TR-KIT |
最大32素子同時励振、128エレメントまでのプローブが制御可能な多機能ポータブルフェーズドアレイ超音波装置です。この装置では、同じ32個の送信素子および受信素子を利用するか、ピッチ＆キャッチモードで最大32個の送信素子と他の32個の受信素子を駆動することの可能です。フェーズドアレイコネクタは無挿抜式（ラッチ式）で接続でき、パルス・エコー方式やTOFD検査等に利用可能な4個のLemo00コネクタも備えています。ポータブルに最適化されたタイムリバーサル機能を搭載しています。 |
