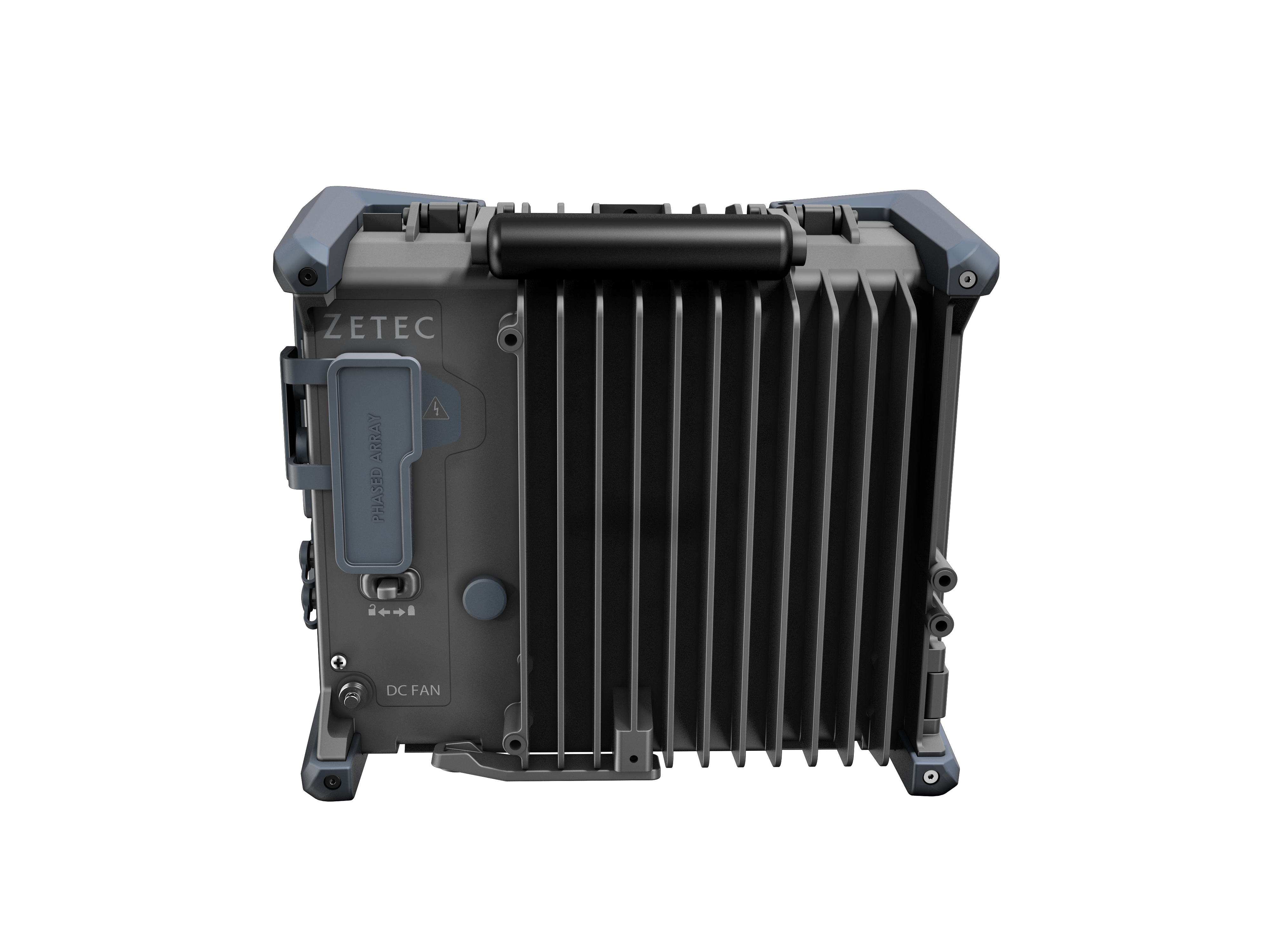

TOPAZ16は、小型化した筐体にクラス最高水準の機能を備えたコストパフォーマンスの高いポータブルフェーズドアレイ超音波探傷装置です。Ultra Vision Touchソフトウェアを標準搭載しており、全てのZETEC製超音波装置と共通のこのソフトウェアプラットフォーム1つで多くの役に立つ機能を活用できます。
特徴
用途/実績例
| 基本仕様 | |
|---|---|
| 外形寸法(HxWxD) | 221mm×271mm×120mm |
| 重量 | 4.54kg(バッテリ1個搭載時) |
| マルチタップディスプレイ | 10.4インチ 1024×728ピクセル |
| 外気取込 | No(密閉筐体) |
| フェーズドアレイチャンネル | 16/64 16/128 |
| 通常UTチャンネル | パルスエコー×1 又は ピッチ＆キャッチ×1 |
| 波高値分解能 | 16ビット |
| 最大繰返パルス周波数 | 12kHz |
| 最大パルス電圧 | 105V PAUT/215V 通常UT |
| 帯域幅（-3dB) | 0.5MHz～18MHz PA |
| 最大フォーカルロウ数 | 256 |
| エンコーダ | 2軸(位相差出力) |
| ソフトウェア | UltraVision Touch 搭載 |
| 搭載ハードドライブ | 128GB SSD |
| 使用環境温度範囲 | -10℃～45℃ |
| 保管温度範囲 | -40℃～70℃ |
| 湿度 | ～ 80％以下（結露なきこと) |
| 装置の校正 | ISO-18563-1/EN12668-1に準拠 |
| 型番 | 概要 |
|---|---|
| ZPA-IUT-TOPAZ- 16/64P-KIT |

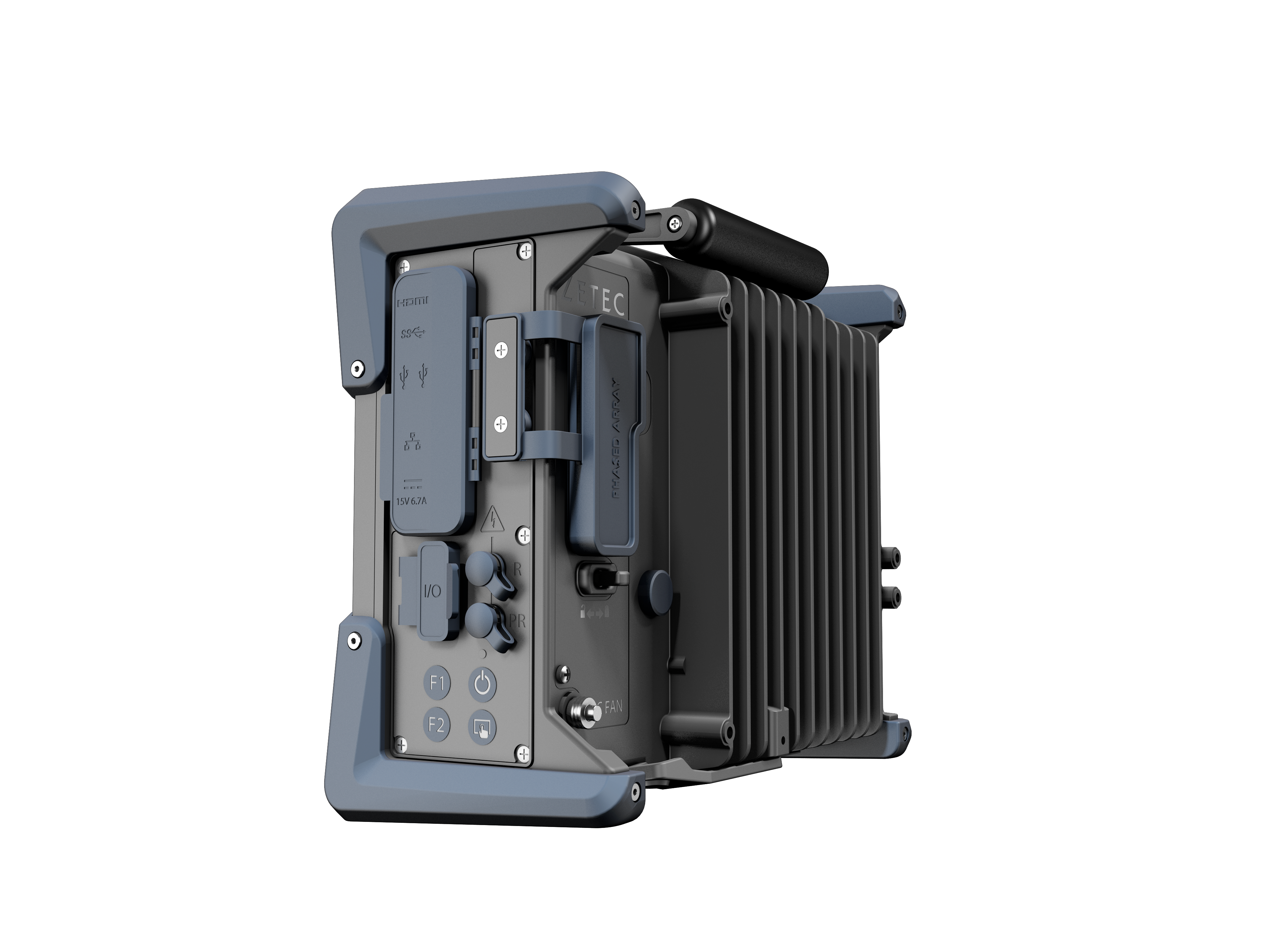

最大16チャンネル同時励振、64エレメントまでのプローブが制御可能な多機能ポータブルフェーズドアレイ超音波装置です。フェーズドアレイプローブのコネクタは無挿抜式（ラッチ式）で接続でき、さらにパルス・エコー方式やTOFD検査等に利用可能な2つのLemo00コネクタも備えています。 |
| ZPA-IUT-TOPAZ- 16/128-KIT |
最大16チャンネル同時励振、128エレメントまでのプローブが制御可能な16/64モデルの汎用性をさらに強化した多機能ポータブルフェーズドアレイ超音波装置です。フェーズドアレイプローブのコネクタは無挿抜式（ラッチ式）で接続でき、さらにパルス・エコー方式やTOFD検査等に利用可能な2つのLemo00コネクタも備えています。 |
