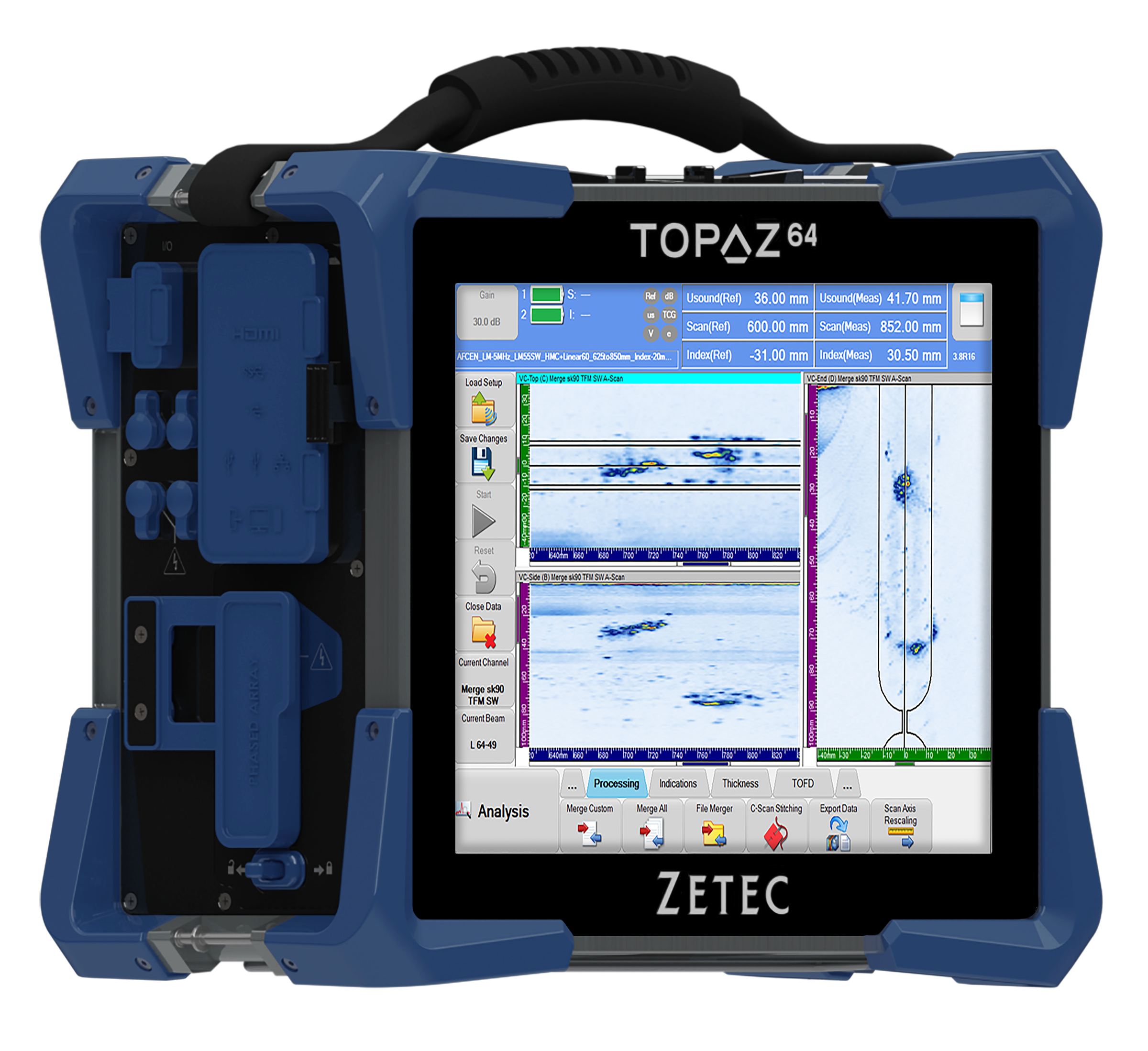

フェーズドアレイ超音波探傷装置　TOPAZ64

フェーズドアレイ超音波探傷装置　TOPAZ64

TOPAZ 64 は、求められる能力が1台の装置として纏められた、より正確で迅速な検査を実現する、64CHポータブルフェーズドアレイ超音波探傷装置です。フェーズドアレイUTアプリケーションにて64素子（アパチャー）を同時励振できるパワーと、フルマトリックスキャプチャ（FMC)及びトータルフォーカシングメソッド（TFM)に代表される業界最先端の機能を同時に兼ね備えています。TOPAZ64は最新テクノロジーを駆使して困難な検査に対するアプローチを提供します。

特徴

  • 64/128PRフェーズドアレイ超音波探傷試験手法に準拠した検査
  • 高精細フルマトリクスキャプチャ（FMC)
  • フレーム当たり最大100万データポイントを持つ
    トータルフォーカシングメソッド
  • Time of Flight Diffraction(TOFD)検査

用途/実績例

  • ライブTFMを用いた溶接部検査（オーステナイト系ステンレス鋼、異種金属溶接部含む)
  • ライブTFMを用いた腐食検査
  • FMCを用いたエレメンタリーA-Scan収録
  • 溶接検査(オーステナイト系ステンレス鋼、異種金属溶接部含む)
  • 板厚検査
  • コロージョンマッピング
  • マニュアル探傷(PA、通常UT)
  • 自動探傷
  • TOFD検査
  • 複合材料検査（タイムリバーサルオプション選択可能）
  • その他複雑な対象物向けの特殊アプリケーション　

　　　　　　　

製品仕様

基本仕様
外形寸法(HxWxD) 343mm×278mm×158mm
重量 9.1kg(バッテリ1個搭載時)
マルチタップディスプレイ 12.1インチ
1024×728ピクセル
外気取込 No(密閉筐体)
フェーズドアレイチャンネル 32/128PR
64/64PR
64/128PR
通常UTチャンネル パルスエコー×2
又は
ピッチ＆キャッチ×2
波高値分解能 16ビット
最大繰返パルス周波数 40kHz
最大パルス電圧 150Vpp PAUT（バイポーラ）/75V（ユニポーラ）/200V 通常UT
帯域幅（-3dB) 0.5MHz～18MHz　PA
0.5MHz～25MHz　UT
最大フォーカルロウ数 1024
TFMフレームサイズ 最大100万ポイント
TFMフレームレート 最大110Hz（65,000ポイントフレーム解像度）
エンコーダ 3軸(位相差出力)
ソフトウェア UltraVision Touch 搭載
搭載ハードドライブ 256GB SSD
使用環境温度範囲 -10℃～45℃
保管温度範囲  -40℃～70℃
湿度 ～　80％以下（結露なきこと)
装置の校正 ISO-18563-1/EN12668-1に準拠

ラインナップ

型番 概要
ZPA-IUTTOPAZ-32/128PR-TFM 最高128素子を持つプローブを制御でき、最大32素子を同時励振できる、完全一体型ポータブルフェーズドアレイ超音波装置です。この装置では、パルスエコー方式で32御の送受信素子を同時利用または高度は検査向けにピッチ＆キャッチモードで最大32個の送信素子と32個の受信素子を個別に同時駆動することができます。
バイポーラパルサと256,000データポイントのオンボードFMC/TFM機能をサポートします。
ZPA-IUT-TOPAZ-
64/64PR		 最高64素子を持つプローブを制御でき、最大64素子を同時励振できる、完全一体型ポータブルフェーズドアレイ超音波装置です。この装置では、パルスエコー方式で64個の送受信素子を同時利用または高度な検査向けにピッチ＆キャッチモードで最大32個の送信素子と32個の受信素子を個別に同時駆動することができます。
バイポーラパルサをサポートします。
ZPA-IUT-TOPAZ-
64/64PR-TFM		 最高64素子を持つプローブを制御でき、最大64素子を同時励振できる、完全一体型ポータブルフェーズドアレイ超音波装置です。この装置では、パルスエコー方式で64個の送受信素子を同時利用または高度な検査向けにピッチ＆キャッチモードで最大32個の送信素子と32個の受信素子を個別に同時駆動することができます。
バイポーラパルサと256,000データポイントのオンボードFMC/TFM機能をサポートします。
ZPA-IUT-TOPAZ-
64/128PR		 最高128素子を持つプローブを制御でき、最大64素子を同時励振できる、完全一体型ポータブルフェーズドアレイ超音波装置です。この装置では、パルスエコー方式で64個の送受信素子を同時利用または高度な検査向けにピッチ＆キャッチモードで最大64個の送信素子と64個の受信素子を個別に同時駆動することができます。
バイポーラパルサをサポートします。
ZPA-IUT-TOPAZ-
64/128PR-TFM HR		 最高128素子を持つプローブを制御でき、最大64素子を同時励振できる、完全一体型ポータブルフェーズドアレイ超音波装置です。この装置では、パルスエコー方式で64個の送受信素子を同時利用または高度な検査向けにピッチ＆キャッチモードで最大64個の送信素子と64個の受信素子を個別に同時駆動することができます。
バイポーラパルサと100万データポイントのオンボードFMC/TFM機能をサポートします。
ZPA-IUT-TOPAZ-
64/128PR-TFM HR-D		 最高128素子を持つプローブを制御でき、最大64素子を同時励振できる、完全一体型ポータブルフェーズドアレイ超音波装置です。この装置では、パルスエコー方式で64個の送受信素子を同時利用または高度な検査向けにピッチ＆キャッチモードで最大64個の送信素子と64個の受信素子を個別に同時駆動することができます。
バイポーラパルサと100万データポイントのオンボードFMC/TFM機能、およびエレメンタリーA-Scanデータ収録機能をサポートします。
