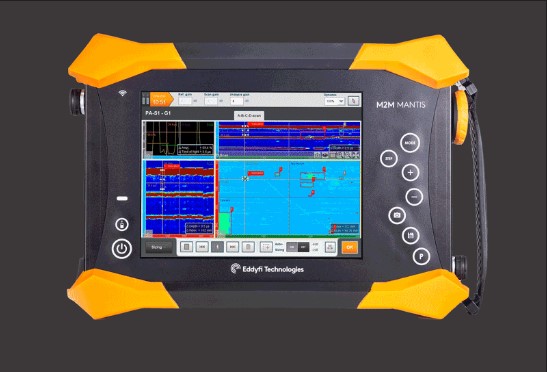

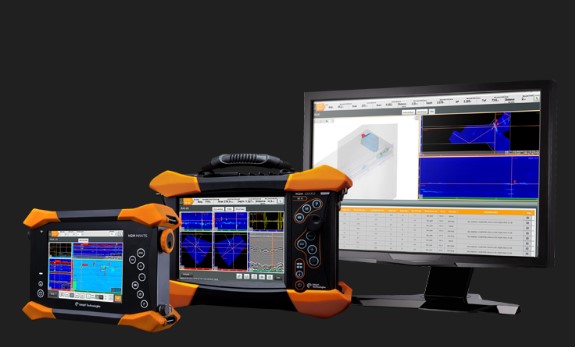

Mantis™ は堅牢かつ軽量な探傷器で、Capture™と呼ばれる合理化されたユーザーインターフェイスを介して
UT、PAUT、TOFD、および TFM を提供します。
3つの異なるモデルを備えた 16:64PR アーキテクチャに基づく Mantis は、生産性を損なうことなく、
一般的なアプリケーションと高度なアプリケーションの両方に対応します。
・ IP65 向けに設計されたポータブルで強化された堅牢なケーシング
・小型・軽量で操作が簡単
・ 抵抗膜式タッチ スクリーン テクノロジー
(手袋対応、ほこり/水に敏感ではない)
・大容量ストレージ – 128GB SSD
・ IPEX PA、LEMO-00 UT および LEMO-16 エンコーダ コネクタ
・ 組み込みのイージー ラッチ アダプターが利用可能
・内蔵バッテリー 1 個 + ホットスワップ可能なバッテリー 1 個
・ WI-FI、USB 3、Gigabit Ethernet との接続
落下試験
耐水試験
アプリケーション | 16:64 | 16:64PR-TFM64 |
腐食検査 | ✓ | ✓ |
剥離 | ✓ | ✓ |
B突合せ溶接 & ロングシーム溶接 一般的に厚さ 25 ~ 30 mm | 最大8つのマルチグループ | 最大8つのマルチグループ |
検査速度-PRF | 最大 12KHz | 最大 20KHz |
FMC/TFM | ✓ | |
高度なソリューション ・CADインポート、T、Yジョイント、ノズル溶接 |
CADオーバーレイインポートのみ | ✓ |
MANTIS-16:64PR および MANTIS-16:64PR-TFM16 には、アップグレード オプションが用意されています。
厚みのある部品や減衰材料にはGEKKOをお勧めします。
検査用に設計
・16:64PR アーキテクチャと、国際規格で検証済みの 2 つの UT チャネル
・ 既存のフェーズド アレイ プローブ (リニア、デュアル リニア、およびデュアル マトリックス アレイ)
および既存のスキャナ (最大 3 つのエンコーダ軸) と互換性があります。
・Capture ソフトウェアを介してすべての部品に組み込まれたフォーカルローカリキュレータ (扇形、線形、複合)
・ 最大 8 つのグループ構成
・ 最大 20 kHz の PRF による高速検査
・ コードに準拠した検査のための最大 64 素子のリアルタイム FMC/TFM
・ 高度な分析ツール (自動サイズ変更、3D データ表示、スティッチング) を備えた CAPTURE-GO が組み込まれています。
迅速なセットアップ、検査、分析、およびレポート作成に最適で、完全な検査タスクをカバーします
・ RMS コントロールの準備完了 (電動スキャナー)
・ セットアップの設計と分析に使用できる CAPTURE PC バージョン
・ GEKKO とのファイル互換性
・ リモート サポートまたはリモート検査のための接続 (Wi-Fi™、USB 3.0、およびギガビット イーサネット)
ソリューション
腐食マッピング

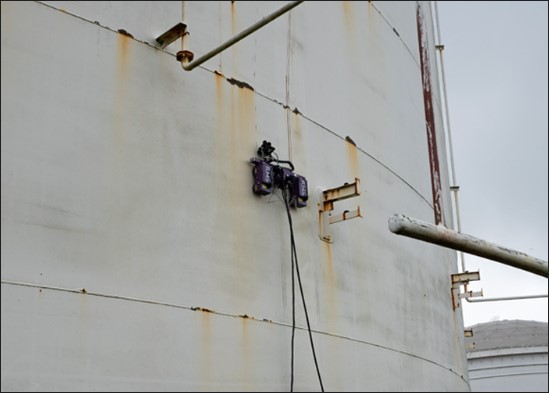

R-Scan Array PAUT システムは、曲面、平板、パイプライン、アクセスが制限されたエリアなど、複雑な形状のコンポーネントの検査に最適なソリューションです。オンボードのデータ収集機能を備えた汎用性のあるバッテリ駆動の半自動フェーズド アレイ (PA) 腐食マッピング ソリューションは、検査の器用さと精度を向上させます。
RMS PA と Mantis は、ライブ TFM を備えた高速リモート アクセス超音波フェーズドアレイ検査システムを提供します。

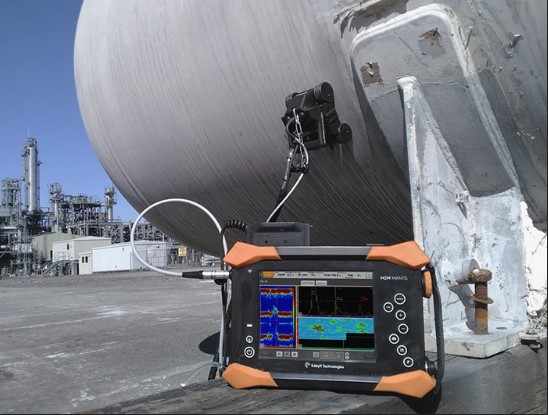

貯蔵タンク、パイプライン、圧力容器、およびその他の重要な機器の状態を評価するように設計されています。これは、完全性管理プロセスをサポートする検査プログラムにうまく適合し、効果的で安全な操作を保証します。

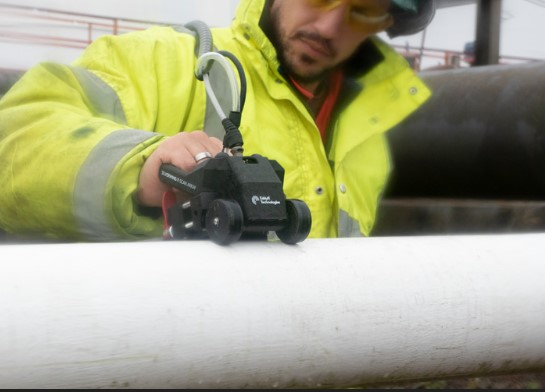

Mantis は、曲面、平板、パイプライン、およびアクセスが制限された領域を含む、単純および複雑な形状コンポーネントの溶接検査を実行できます。カスタム CAD オーバーレイのインポートにより、分析が簡素化され、誤呼び出しを減らすことができます。
どのような検査手順であっても、フェーズド アレイ、ToFD、および TFM が利用可能であり、必要な検出確率を確保できます。
フランス語で提供されるコーヒー ブレーク

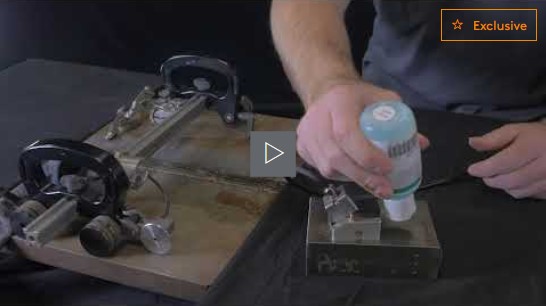

フランス語でのワークショップ
フランス語でのワークショップ

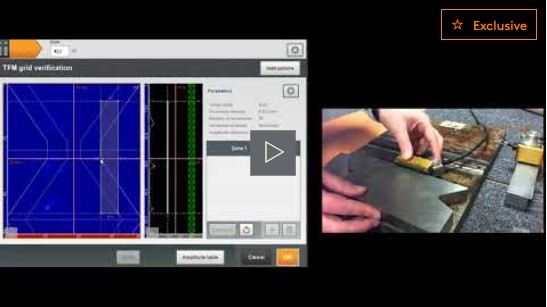

このウェビナーでは、次のことを学びます。
・ Eddyfi Technologies は、TFM のパイオニアとして、リアルタイム TFM の新しいオプション (平面波イメージング -PWI- など) を機器にどのように実装したか。
・ この最先端の NDT 技術がどのように NDT 検査を強化できるか
・ すべての設定パラメータの準拠を保証するために、コードと標準がシステムで直接説明される方法
・ Capture ソフトウェア内で TFM を使用することは、特に 3D およびツールボックス分析でいかに直感的で簡単か。
ウェビナーには、テクニックのプレゼンテーションが含まれており、Capture インターフェースの機能を説明し、デモ部分を備えており、最もよく寄せられる質問のいくつかに対処しています。

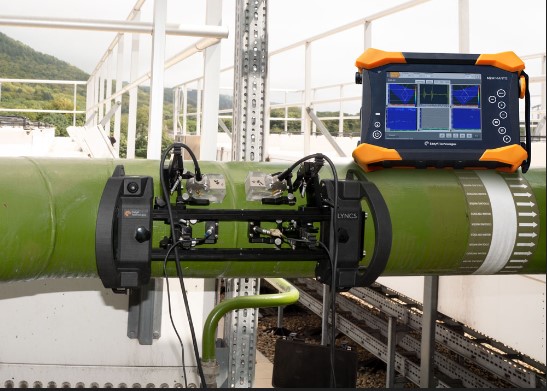

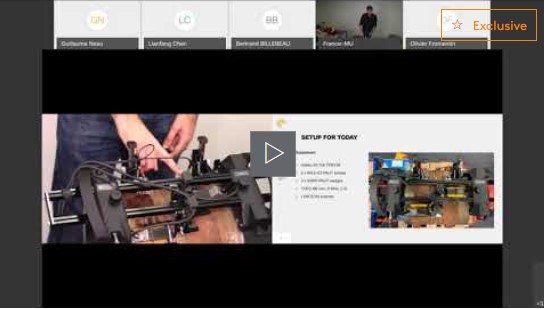

周方向溶接検査では、ほとんどの探傷器で多数のパラメータを指定する必要があります。GEKKOとMantisのユーザー インターフェイス (Capture) は、これらの課題を解決します。既製のプローブを使用して、NDT 検査員は自分のユニットを迅速に構成し、収集したデータを自信を持ってスキャンおよび分析できます。

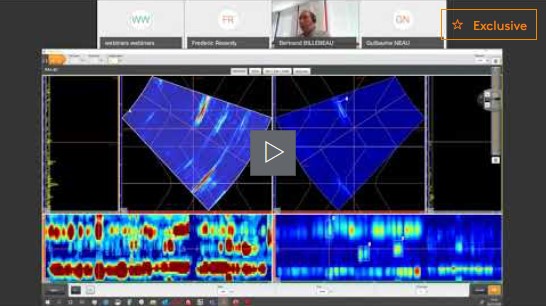

このウェビナーでは、次のことを学びます。
・ Capture を使用すると、Total Focusing Methods やフェーズドアレイ超音波検査などの超音波技術を使用したスキャンの準備がいかに簡単にできるか、TFM データの分析がいかに合理化されているか、選択したアプローチをどのように比較できるか。
・TFM を PAUT ユニットに追加することで、各手法の限界を克服する方法
・ ケーススタディ: 周方向溶接検査のセットアップ、データ取得、および解析の概要
寸法 (W × H × D) | 311 × 220 × 95 mm |
重量 (バッテリーを含む) | 4.2 kg |
動作時間 | 4 時間(ホットスワップ可能なバッテリー) |
ディスプレイ | 8.4 インチの高コントラスト 抵抗スクリーン |
解像度 | 1024×768ピクセル |
ストレージ | 128GB SSD |
IP 定格 | IP65 |
バッテリー使用時の動作温度範囲 | -10°C - 45°C |
バッテリー付きの保管温度範囲 | -10°C - 60°C |
耐衝撃性 | MIL-STD-810G 準拠 1 |
