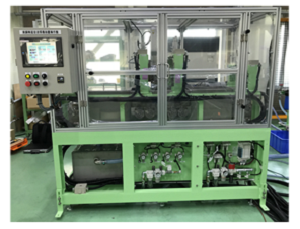

黄銅棒自動超音波探傷装置

黄銅棒内部のパイプきずや介在物を超音波探傷法により全数検査する装置です。

ワークをローラーコンベア上で長手方向に搬送し、探傷水槽を通過する時に全断面を探傷します。

ワークが水槽を通過する時に気泡が紛れ込まないように工夫され、処理能力が高くてＳ／Ｎの良い検査ができます。

仕様

１）対象ワーク

・形状　　：黄銅棒

・材質　　：黄銅、銅合金

・寸法等　：外径Φ１０～３５ｍｍ　　長さ＝２ｍ～６ｍ

・温度　　：常温

・曲がり　：０.５ｍｍ／ｍ

２）探傷法と検査性能

・探傷法　：超音波探傷　全没水浸垂直法

・対象きず：長手パイプきず、介在物

・検査性能：Φ０.５ｍｍＳＤＨ　

・処理速度：５００ｍｍ／秒
