BHビデオプローブ Mentor Visual iQ

Mentor Visual iQ

工業用内視鏡のMentor Visual iQは、ポータブルでありながらプローブ交換 が可能であり、且つ高度な3D計測が可能なビデオプローブです。

3D計測技術によって、対象を多方向から検査することが可能となり、より正確な検査・計測が可能となります。また2種類の3D化技術を有しており、多様なアプリケーションに対応可能です。

また、Wi-FiやBluetooth機能搭載により、遠隔での共同検査業務が可能。

本体はIP65、MIL STD-810に準拠しており、過酷な環境での使用に適した工業用内視鏡です。

特長

  • Wi-FiやBluetooth機能搭載により、高度な接続が可能
  • 120万画素の高解像度
  • ピクセルサイズ76μmの超高解像度アモルファスシリコンパネル
  • 液晶6.5インチでマルチポイントタッチスクリーン機能と  ジョイスティック機能により、簡単操作(Inspect以外)
  • 強靭な耐久性。IP65、IP55、MIL STD 810G規格に準拠
Mentor Visual iQ
2種類の3D計測技術

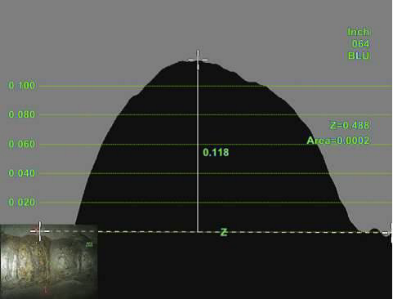

・3D位相計測;WayGates社特許の技術で、1画面での3D
 画像化が可能です。これにより、観察と同時に画像の3D
 化及び計測が可能となります。

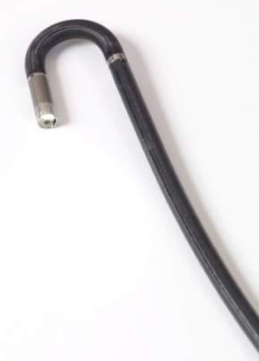

・3Dステレオ計測;2分割された画像の視差から位置情報
 を取得し3D化、計測を行います。

WayGate内視鏡はこれら2種の技術が搭載可能で、あらゆるアプリケーションに対応可能です。

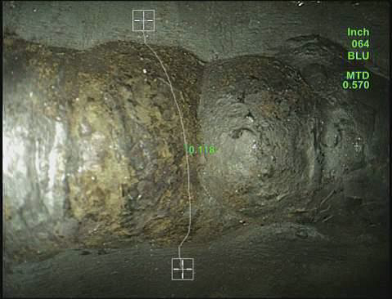

3D計測
3D計測
3D計測

検査に応じた最適なモデル

Mentor Visual iQはさまざまな産業や用途における検査ニーズに応えるようにカスタマイズされた3つのタイプでご提供します。

・Mentor Visual iQ Inspect
 手頃な価格で得られるクラス 最高レベルの画質と接続可能

・Mentor Visual iQ Touch
 プローブの素早い交換とタッチスクリーンで生産性向上

・Mentor Visual iQ Analyze
 3D位相計測機能付き高性能ビデオプローブ。
 極めて高い画質とより高い検知率を実現

検査に応じた最適なモデル

仕様

基本仕様
LCDモニタ 6.5インチアクティブマトリクスXGAカラーLCD
 操作 ジョイスティックに追従して、全方向アングル操作
 電源 DC18V  3.34A または、
10.8Vリチウムイオンバッテリ
内蔵メモリ 16GB SSD内蔵
(内蔵メモリは、Mentor Visual iQ Analyze、
Mentor Visual iQ Touchのみ)
構造 マグネシウム及びポリカーボネート製ハウジングに
弾性バンパ装備
システム寸法 本体 171×197×381mm
標準ケースの場合 350×545×230mm
重量 本体+標準ケース 10.2kg
システム重量 3.0kg(6120システムの場合)

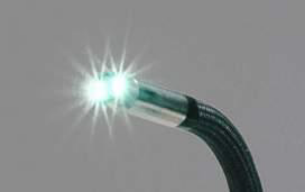

カメラ
プローブ径 4.0mm、6.1mm、8.4mm
画素数 440,000画素 /1,200,000画素(HD)
先端部材質 チタン
使用環境
挿入部使用温度 -20℃ ~ 100℃
システム使用温度 -20℃ ~ 46℃
保管温度 -25℃ ~ 60℃
相対湿度 95%以下(結露なきこと)
安全規格 MIL-STD-810G
IPクラス IP65(組み立てた状態)、IP55(分解状態)

カメラ直径および挿入管の有効長さ

カメラ直径 挿入管の有効長さ
4.0mm 2.0m       3.0m
6.1mm 2.0m 3.0m 4.5m 6.0m 10.0m
6.2mm 3.2m
8.4mm 2.0m 3.0m 4.5m 10.0m
