引抜鋼管 自動超音波探傷装置

電縫管を引抜加工する工程で発生する割れなどの欠陥を、超音波探傷法で検査する装置です。
ワーク投入ステージに一定量のパイプを置き、自動検査を開始するとワークを一本ずつ切出して、全数検査が終了したら停止します。ワークに欠陥があった場合は、欠陥部にマーキングをしてデータ処理装置にマップデータを表示/保存します。
本装置はワークを回転しながら全面探傷する機能と、溶接部を天方向に向けて溶接部のみ探傷する切替機能を備えています。全面探傷時は、処理能力をアップする為に探傷ヘッドを2式用意しています。

被検査体仕様

ワークサイズ
外径 : Φ50~250mm
肉厚 : 6~30mm
長さ : 3~9m

装置仕様

欠陥検出性能 : N5ノッチ N>3倍
検査速度 : 最大400mm/SEC

お問い合わせはこちら

引抜鋼管 自動超音波探傷装置
引抜鋼管 自動超音波探傷装置

角型コラム超音波探傷装置 ボクシー

ボクシーは、 角形素管のシーム溶接部(上下2線)をオンラインにて自動探傷する装置です。
300mm~1000mmまでのコラムを無段取りで探傷します。上下の溶接部は自動でビード追従を行い、片面16ch合計32chで日本工業規格(JIS G 0584)に基づき探傷します。

被検査体仕様

ワークサイズ
外径 : 300~1000mm
肉厚 : 6~40mm
長さ : 3~20m

装置仕様

欠陥検出性能:A2 4×4mm
S/N>3倍

付帯機能:自動ビード倣い装置
計尺装置
マーキング装置
その他

お問い合わせはこちら

角型コラム超音波探傷装置 ボクシー

SAW大径鋼管 超音波探傷装置

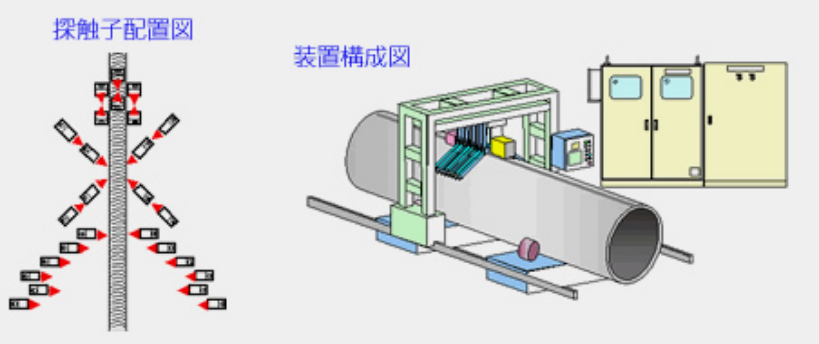

本装置は、配管用鋼管や構造用鋼管において直径3mまでのSAW大径鋼管の長手溶接部をオフラインで超音波探傷する装置です。
被検査材を門型探傷機構部の中央下部に溶接部を天方向に配置し、サイズ等の検査条件を操作盤に入力する事で、自動的に検査条件を決定して自動探傷が可能となります。
探傷は、静止したワーク上を門型機構が長手方向にビード追従しながら往復走行して行い、欠陥があるとビード上にマーキングをします。

被検査体仕様

ワークサイズ
外径 : Φ300~3000mm
肉厚 : 6~100mm
長さ : 3~20m

装置仕様

欠陥検出性能 : 0.2mm内外面スリット欠陥他
準拠規格 :API、ASME、DNV、ISO、JISなど

お問い合わせはこちら

SAW大径鋼管 超音波探傷装置
SAW大径鋼管 超音波探傷装置

圧延ロール超音波探傷装置

本装置は、鉄鋼向け圧延ロールの製造時に、ロールの外周面より合金層と境界層を超音波探傷法でオフライン検査する装置です。
ターニングローラの上に被検査体のロールを置き、探傷機構装置をロール上にセットしてスタートSWを押下することで、自動探傷を開始します。
探傷結果はABCスコープ表示、合否判定判定、合金層の厚さ測定などを行います。

被検査体仕様

(1)寸法 :Φ400~Φ1200mm 長さ=6000mm
(2)探傷面 :機械加工面 12s以下
(3)温度 :常温

お問い合わせはこちら

圧延ロール超音波探傷装置
