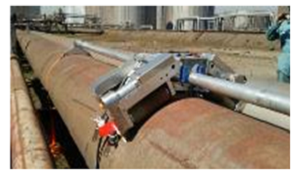

石油化学プラントなどの水平に敷設された保温配管の腐食状況をⅩ線やガンマ線とデジタルディテクターアレイ(DDA)を使って透視撮影する装置です。
配管の上面にⅩ線発生装置、下面にディテクターを配置し同期して撮影をしながら移動していく装置です。
仕様
1)対象ワーク
・形状 :水平敷設配管
・材質 :硬質保温材、保温材無し
・寸法等 :外径Φ300mm 以上
・使用環境:温度50℃以下
2)探傷法と検査性能
・探傷法 :Ⅹ線またはガンマ線 透過試験法
・対象きず:腐食、詰まり、その他
・検査性能:剥離≧Φ1mm 外径・板厚により変化
キーワード
配管腐食検査、プラント配管検査装置、Ⅹ線配管検査装置、ガンマ線配管検査装置、配管腐食撮影装置、配管検査装置、保温配管腐食検査装置、保温管検査装置
