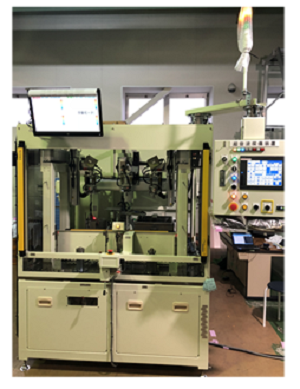

デフケースレーザー溶接部自動超音波探傷装置

デフケースレーザー溶接部自動超音波探傷装置

デフ(デファレンシャルギヤ)ケースのレーザー溶接部を超音波探傷法により全数検査する装置です。
手付け式と自動搬送式があります。
装置は微細欠陥を検出できるように従来 UT法の多周探傷か、フェーズドアレイ方式を選択します。
デフケースに水の侵入が無いように考慮され、探傷後はワークの高速回転とエアーブローにて完全に水切りをしてから搬出します。

仕様

1)対象ワーク

    ・形状   :円形

    ・材質   :SCM/FCDなど

    ・寸法等  :外径Φ200mm以下 長さ200mm以下

    ・ワーク種類:不問

2)探傷法と検査性能

    ・探傷法 :超音波パルス反射法 or フェーズドアレイ法局部水浸水ノズル法

    ・対象きず:溶け込み不足、ブローホール、割れ

    ・検査性能:Φ0.5FBH 以上

    ・処理能力:30秒/個 以下
