突合せ溶接部自動Ⅹ線撮影装置

アルミ・鋼・ＳＵＳなどの大型突合せ溶接部の板継ぎラインを自動走行してⅩ線撮影をする装置です。

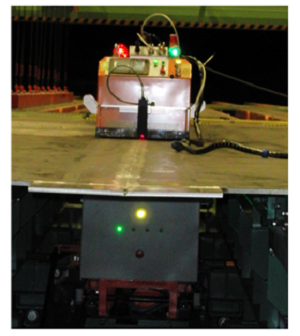

被検査体の溶接部下面に敷設した軌道上にＸ線発生装置を搭載した走行台を配置し、上面にはデジタルＸ線検出装置（ＤＤＡ）を無軌道自走台車に搭載して上下で同期運転をしながら自動撮影と移動を繰り返して撮影します。

ＤＤＡ台車とⅩ線台車はＸ線の遮蔽能力があり、Ⅹ線が漏洩し難い構造になっています。

仕様

１）対象ワーク

・形状　　：板状突合せ溶接部

・材質　　：アルミ、ＳＵＳ，炭素鋼など

・寸法等　：長さ＝３０ｍ以下　　板厚＝アルミ４０ｍｍ以下

・使用温度：０～４０℃

２）探傷法と検査性能

・探傷法　：デジタルⅩ線透過試験法　JIS、BS、ISO準拠

　　　　　　２００ｍｍ／回でラップ撮影

・対象きず：溶け込み不足、ブローホール、融合不良、その他

・検査性能：適用規格とデュプレックスワイヤにて評価　

　　　・処理能力：２０分／１６ｍ　以下
