配管現地突合せ溶接部自動X線検査装置

鋼管の突合せ周溶接部をデジタルⅩ線ディテクターで自動撮影する装置です。

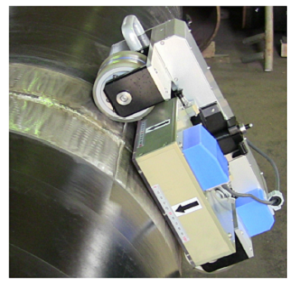

鋼管内部にパノラマ式Ⅹ線発生装置を挿入し、外面にマグネット吸着式の本装置をセットして撮影を開始すると、撮影130mm～移動100mm～撮影130mm～を繰り返し３６０度以上の撮影が完了すると自動停止します。

撮影結果はＰＣに取込みデジタルデータとして保存されますので、大型モニターに表示する事ができてきず判定も支援機能があります。

仕様

１）対象ワーク

・形状　　：パイプ状

・材質　　：鋼材

・寸法等　：Φ４００～Φ７００ｍｍ　板厚２０ｔ以下

２）探傷法と検査性能

・探傷法　：Ⅹ線透過撮影法　パノラマ線源

・対象きず：溶接部きず（溶け込み不足、ブローホール、融合不良など）

・検査性能：０.２ｍｍ以上のブローホール

　　　・処理能力：５分／周　以下　
