冷鍛シャフト 内部クラック超音波探傷装置

冷鍛シャフト 内部クラック超音波探傷装置

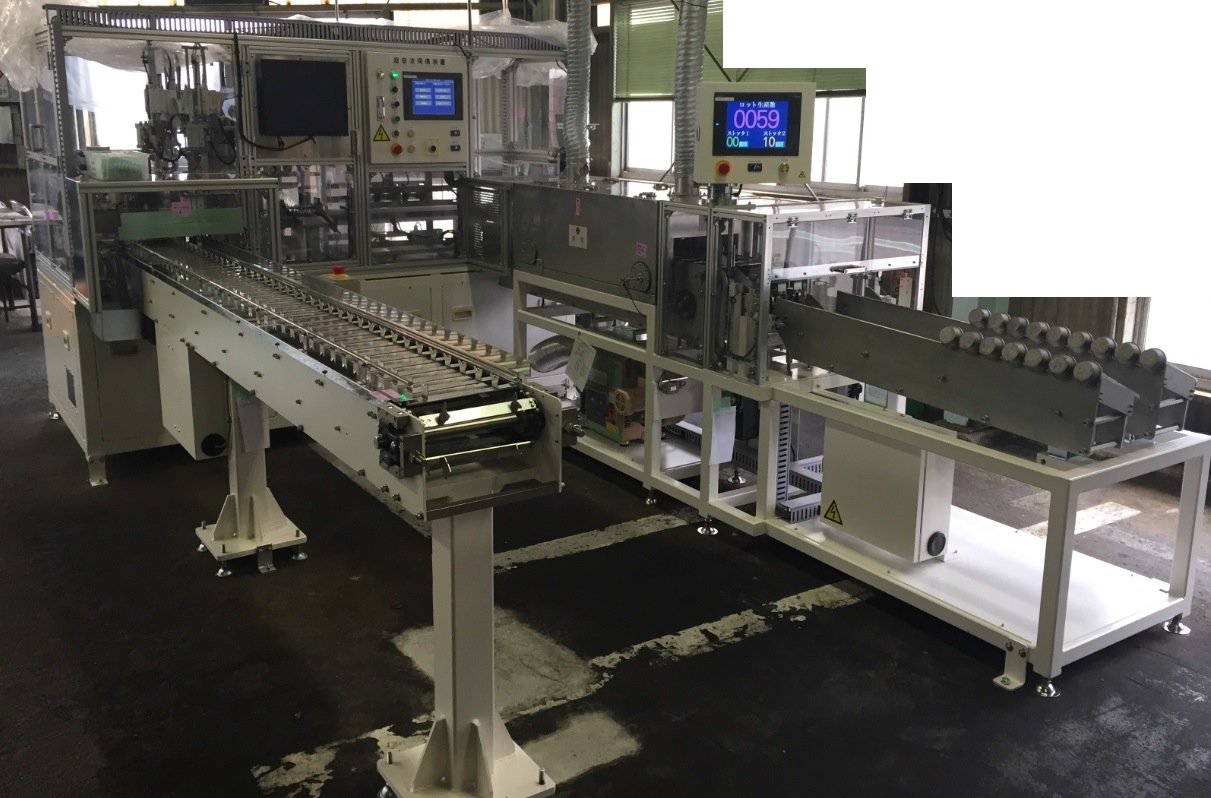

装置概要

本装置は、冷間鍛造品の内部に発生する内部割れ(シェブロンクラック)を超音波探傷法にて検出します。検査後のワークは水切りしてストッカーに排出します。
オプションとして、装置内に芯ブレ測定と計尺機能を追加することが可能です。

検査仕様

対象欠陥:ワーク内部に発生するシェブロンクラック
     ワーク芯ブレ異常(オプション)
     ワーク長さ異常(オプション)

ワークサイズ:長さ270mm以下
判定処理:自動判定
処理能力:10秒/本
