輪軸フェーズドアレイ超音波探傷装置

鉄道車両の保守検査で輪軸に発生する亀裂を従来UT法及びフェーズドアレイ超音波探傷法により検査する装置です。

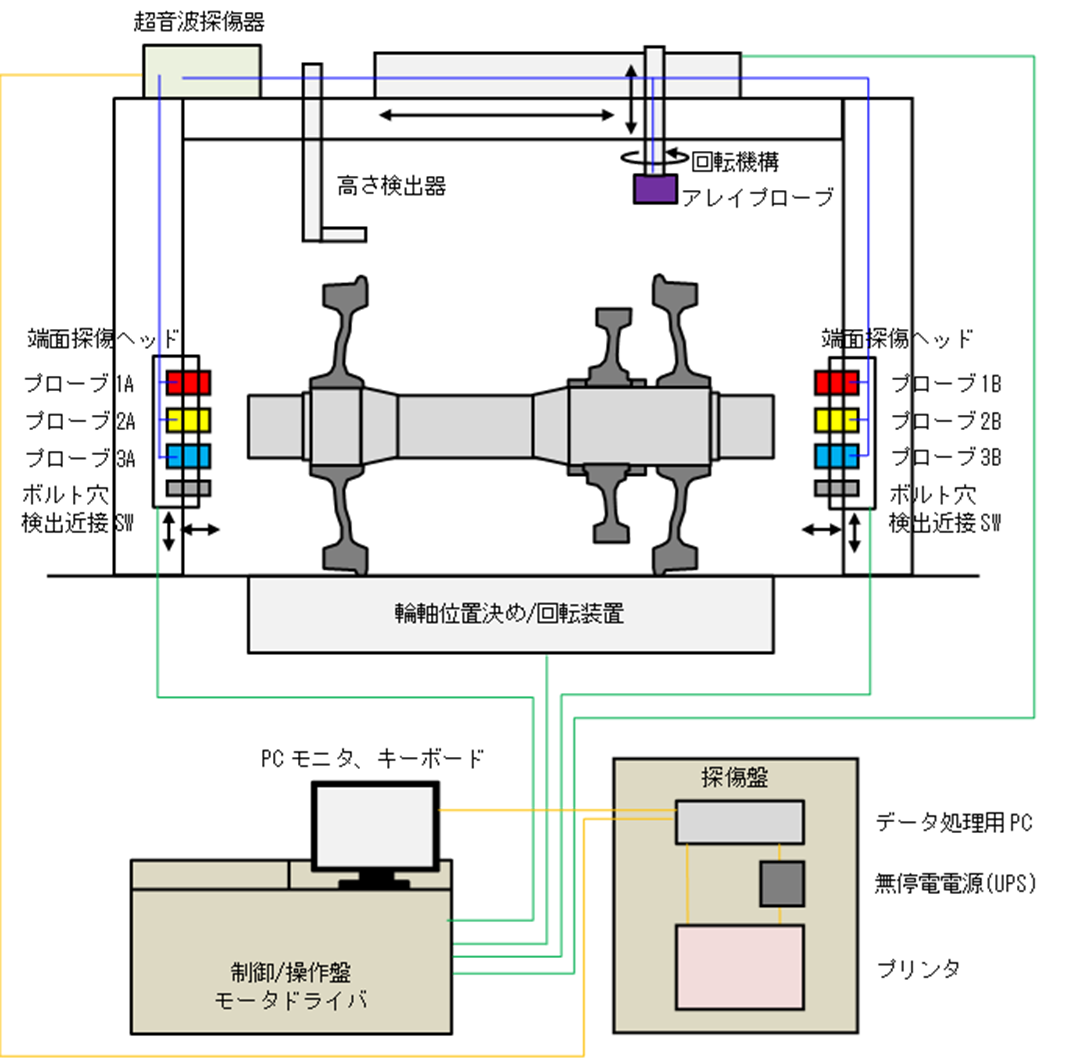

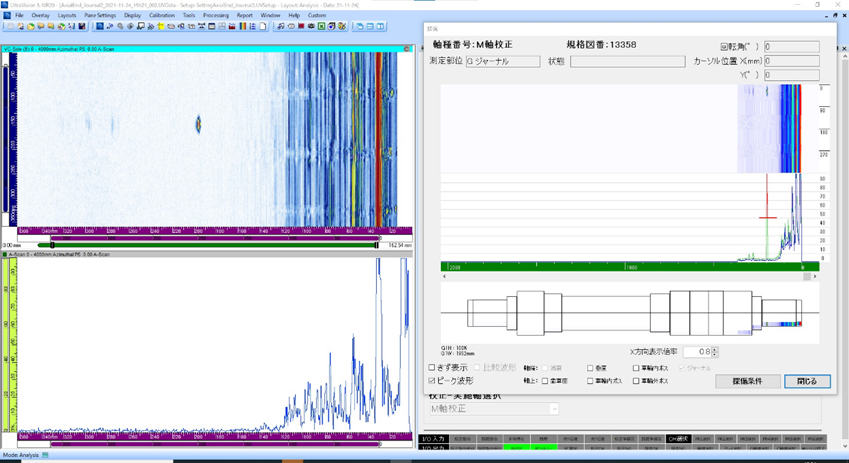

車軸の端面および軸上より重要部位の超音波検査を行い、自動で合否判定を行います。

仕様

１）対象ワーク

・名称　　：M軸・T軸　

・検査部位：ジャーナル部、車輪座/内・外ボス部、軸中央ギア座

２）探傷法と検査性能

・探傷法　：従来UT法（垂直、斜角）、フェーズドアレイ法（斜角）

・対象きず：割れ　

・検査性能：深さ1.0ｍｍ以上のスリット

　　　・処理能力：約15分/軸
