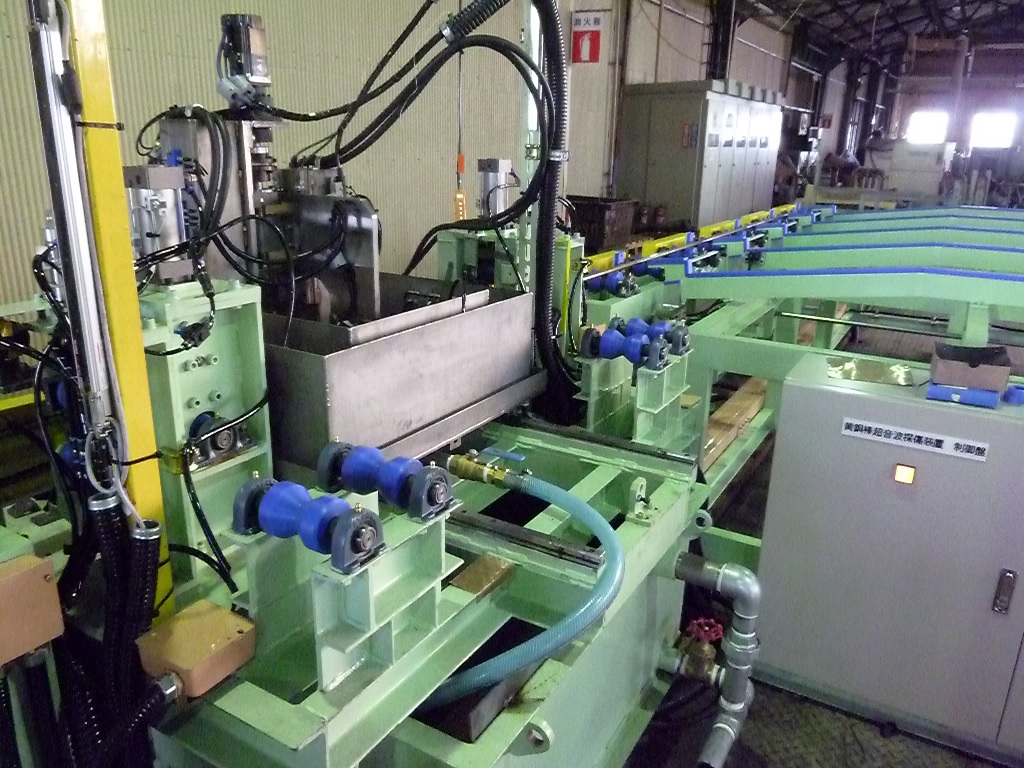

銅合金材の丸棒や六角棒の全断面検査を行います。
ワーク外周に配置された探触子ホルダの中心をワークが貫通することで検査を行います。
ワーク内部きずからの超音波の反射エコーが規定値以上であればNG判定とします。
仕様
1)対象ワーク
・材質 黄銅
・形状 丸棒
・対象寸法 φ10mm~φ30mm、L2m~L4m
・ワーク曲がり 0.5mm以内/1m
・温度 常温
・表面肌 押出肌、ワーク端面 面取りあり
2)探傷法と検査性能
・探傷法 水浸式超音波探傷法
・対象きず ワークの内部きず
・検査性能 φ1mm横穴をS/N=3以上で検出
3)結果保存
探傷結果をPCに全数保存
キーワード
銅棒、黄銅棒、内部欠陥、表面欠陥、内部巣、内部介在物、割れ、自動検査、インライン検査、オフライン検査
