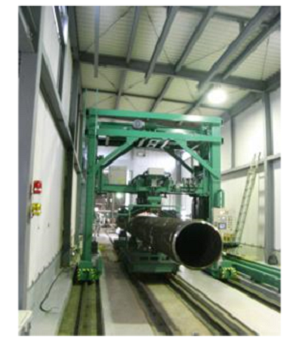

構造用鋼管や配管用鋼管のサブマージアーク溶接部を矯正後に超音波探傷をする装置です。
フェーズドアレイとTOFD法を併用した装置か従来UTを選択する事ができます。
溶接部両サイドからの斜角探傷とオンビード探傷および斜めきず探傷が装備できます。
仕様
1)対象ワーク
・形状 :□400mm~3000mm 板厚≦100mm
・材質 :鋼材
・検査部位:シーム溶接全線
2)探傷法と検査性能
・探傷法 :超音波ギャップ水浸法、TOFD法、フェーズドアレイ法
・対象きず:溶け込み不足、融合不良、割れなどの溶接きず
・判定方法:API-5L、JIS-G-0584、DNVGL-ST-F101他
・処理能力:25分/12.5m 以内
