GEビデオプローブ XL Vu

HOME > 製品ラインナップ > 工業用内視鏡 > GEビデオプローブ XL Vu



XL Vu

  •      XLVU画像.png
  • 本体イメージ


  • 【全方向アングル操作】


【高輝度LED光源】







工業用内視鏡のXLVuは高輝度LED・液晶モニタの向上により、高画質を
実現。

ポータブルでありながら、ステレオ計測機能をオプションで搭載することができ、重量は1.77kgと軽量・コンパクト設計で手軽に目視検査が行えます。


特長

・片手で持てるコンパクトな工業用内視鏡
・長時間露光・色調反転機能に加えデジタルズーム機能として5倍を実現

・オプションでステレオ計測機能を追加可能
・防水・防塵IP55準拠のハウジング

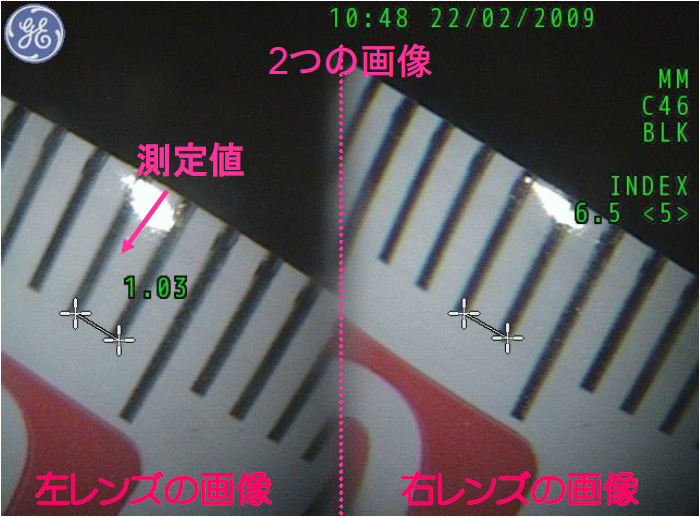

ステレオ計測 (XLVu にオプション設定)

ステレオ計測は工業用内視鏡で最も一般的な計測方法です。
人間が左右の眼のズレを利用して対象物の距離を測るのと同様に、
測りたいものを三角法で計測します。

全方向アングル操作

ジョイステックに追従して精密に制御されるサーボモータ駆動の
プローブは先端部を全方向に曲げることができます。
プローブの固定はアングルロックスイッチを指先で押すだけの簡単操作。
プローブを傷めることなく収納できるプローブ巻取機構付ハードケースも
標準装備です。

高輝度LED光源

本体に組み込んだ高輝度LEDを光ファイバーを通してプローブ先端に
伝送します。プローブ先端組込タイプに比べてLEDサイズの制約を
受けない為、明るい光源を実現しています。

標準構成

・XLVu本体                            ・2時間リチウムバッテリ
・専用ハードケース                  ・バッテリ充電器
・光学アダプタケース        ・4GBUSBメモリ
・ヘッドガード         ・取扱説明書

製品仕様
基本仕様
液晶モニタ 3.7インチアクティブマトリクスVGAカラー
 操作 ジョイスティックに追従して、全方向アングル操作
 電源

DC:10.2V+5%/-3%、4.9A  または、

8.4Vリチウムイオンバッテリ

内部メモリ

4GBフラッシュメモリ
(外付USBメモリにも保存可能)

構造 ポリカーボネート製ハウジングに弾性バンパ装備
システム寸法

本体 9.5cm×13.3cm×34.3cm
標準ケースの場合 48.8cm×38.6cm×18.5cm

重量 本体+標準ケース 6.55kg
システム重量 1.77kg
カメラ
プローブ径 4.0mm、6.1mm、8.4mm
画素数

プローブ径 4.0mm:290,000画素

プローブ径 6.1mm、8.4mm:440,000画素

先端部材質 チタン
使用環境
挿入部使用温度 -25℃ ~ 100℃
システム使用温度  -20℃ ~ 46℃
保管温度 -25℃ ~ 60℃
相対湿度  95%以下(結露なきこと)
安全規格 MIL-STD-810G
IPクラス

IP55


 ≪カメラ直径および挿入管の有効長さ≫
 カメラ直径   挿入管の有効長さ
 4.0mm  2.0m  3.0m
 6.1mm  2.0m  3.0m  4.5m  6.0m  8.0m
 8.4mm         2.0m        3.0m       4.5m       6.0m        8.0m       10.0m
