XL Flex / XL Flex+

  •      XLVU画像.png

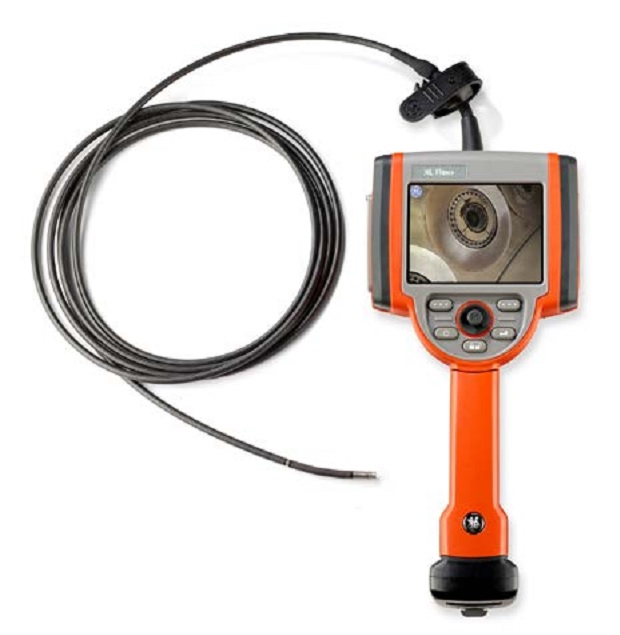

  • 本体イメージ


  • 【全方向アングル操作】


【高輝度LED光源】







工業用内視鏡のXL Flex/XL Flex+は高輝度LED・液晶モニタの向上により、高画質を実現。
ポータブルでありながら、ステレオ計測機能をオプションで搭載することができ、重量は1.77kgと軽量・コンパクト設計で手軽に目視検査が行えます。


特長

・片手で持てるコンパクトな工業用内視鏡
・長時間露光・色調反転機能に加えデジタルズーム機能として5倍を実現

・オプションでステレオ計測機能を追加可能
・防水・防塵IP55準拠のハウジング


ステレオ計測 (XLFlex にオプション設定)

ステレオ計測は工業用内視鏡で最も一般的な計測方法です。
人間が左右の眼のズレを利用して対象物の距離を測るのと同様に、
測りたいものを三角法で計測します。

全方向アングル操作

ジョイステックに追従して精密に制御されるサーボモータ駆動の
プローブは先端部を全方向に曲げることができます。
プローブの固定はアングルロックスイッチを指先で押すだけの簡単操作。
プローブを傷めることなく収納できるプローブ巻取機構付ハードケースも
標準装備です。

高輝度LED光源

本体に組み込んだ高輝度LEDを光ファイバーを通してプローブ先端に
伝送します。プローブ先端組込タイプに比べてLEDサイズの制約を
受けない為、明るい光源を実現しています。

標準構成

・XLFlex /XL Flex+本体           ・2時間リチウムバッテリ
・専用ハードケース                  ・バッテリ充電器
・光学アダプタケース        ・4GBUSBメモリ
・ヘッドガード         ・取扱説明書

製品仕様
 基本仕様 XL Flex XL Flex+
 液晶モニタ 3.7インチVGAカラー 5.0インチVGAカラー
 操作 ジョイスティックに追従して、全方向アングル操作
 電源

DC:10.2V+5%/-3%、4.9A  または、
8.4Vリチウムイオンバッテリ

 内部メモリ

4GBフラッシュメモリ
(外付USBメモリにも保存可能)

16GBフラッシュメモリ
(外付USBメモリにも保存可能)

 構造 ポリカーボネート製ハウジングに弾性バンパ装備
 システム寸法

本体 9.5cm×13.3cm×34.3cm
標準ケースの場合 48.8cm×38.6cm×18.5cm


 重量 本体+標準ケース 6.55kg  本体+標準ケース  6.74kg
 システム重量 1.77kg  1.98kg
 カメラ
 プローブ径 4.0mm、6.1mm、8.4mm
 画素数

プローブ径 4.0mm:290,000画素
プローブ径 6.1mm、8.4mm:440,000画素

 先端部材質 チタン
 使用環境
 挿入部使用温度 -25℃ ~ 100℃
システム使用温度  -20℃ ~ 46℃
 保管温度 -25℃ ~ 60℃
 相対湿度  95%以下(結露なきこと)
 安全規格 MIL-STD-810G
 IPクラス

IP55

IP65


 ≪カメラ直径および挿入管の有効長さ≫
 カメラ直径   挿入管の有効長さ
 4.0mm  2.0m  3.0m
 6.1mm  2.0m  3.0m  4.5m  6.0m  8.0m
 8.4mm         2.0m        3.0m       4.5m       6.0m        8.0m       10.0m
